第三章 LED显示屏系统
LED显示屏系统由电子显示屏屏体,控制系统,通信系统组成。

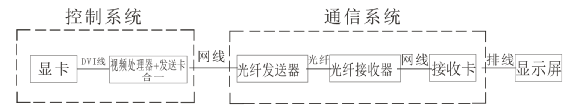

3.1 显示屏系统![1563559491101003.png 微信图片_20190720095741.png](/uploads/image/20190720/1563559491101003.png)
3.1.2 单元箱体
单元箱体是拼装显示屏的基本单位,要保证安装的精度、可灵活方便进行拼装和拆卸的结构。
因此本公司显示屏的单元箱体采用冷轧钢板制造,使用数字化设备进行折弯冲压及激光定位手段加工成型,提高机械加工精度,箱体加工误差小于±0.5mm;箱体钢件经过酸洗、磷化处理后再进行烤漆,使箱体内外均有相同的防腐防锈能力;

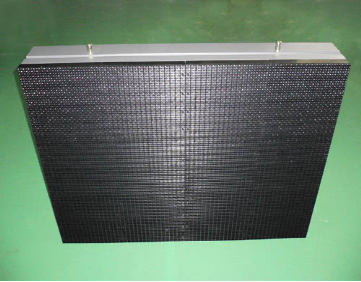

箱体正视图
3.2 电源系统
3.2.1 电气连接图
屏体内置交直流转换的开关电源用于显示部分的供电,在规定的条件下(50Hz±2Hz,220V±15%)具有输出稳定、可靠性高及空载、短路、过热保护等特点。每个箱体装4台5V40A开关电源,额定功率为800W,平均功率为450W。

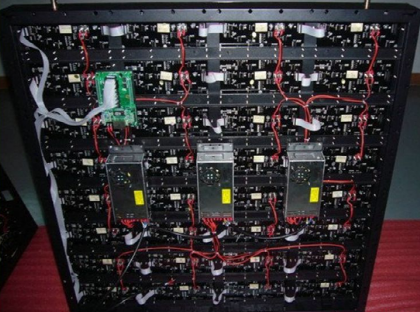

下图为箱体内开关电源分布连接图:

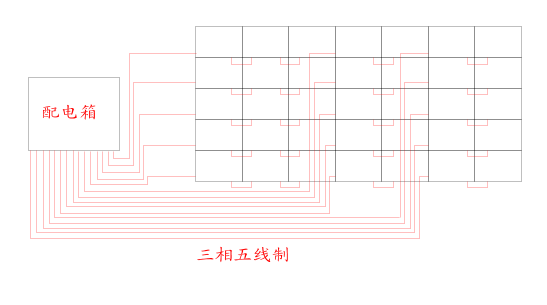

3.2.2 显示屏配电连接图
3.3 控制系统
本显示屏的控制系统采用灵星雨控制系统,逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式,逐卡校正用于显示屏个箱体间色差校正,红绿蓝各256级。使显示屏具有更饱和、鲜明的颜色和更好的稳定性。控制系统由计算机、系统发送卡、系统接收卡组成。
3.3.1 计算机的应用及外部设备
在系统中,屏体播放的内容都是由计算机制作、编辑、处理,然后在控制系统的控制下通过传输介质送到显示屏体。整个显示屏充当了“显示器”的作用,显示屏与计算机完全同步,屏幕上像素和控制计算机显示器相应区域上的像素一一对应,直接映射。计算机外部设备(如扫描仪等),输入的视频信息可以方便快捷的通过计算机在显示屏上显示出来。一般情况下,用户仅需使用一台独立的计算机控制电子显示屏,此时,只要在计算机中安装联机控制系统,通过通信系统的信号传输,即可使用编辑播放软件控制显示屏系统的正常工作。
但是,为了适应将来的发展,产品提供方开发的显示屏控制系统采用了开放的计算机网络技术,能够将当今许多成熟的数字技术引入大屏幕显示系统,如数据库技术、网络通讯技术、网络互联技术、信息自动化处理技术、接口技术、多媒体技术等。
网络互联技术可以和未来的网络系统相连,包括用户的Intranet和互连网络Internet等。也可通过计算机网络实现远程控制,只需将控制显示屏的电脑设置成服务器,就可以在同一局域网中的另外一台电脑上控制显示屏。
视频外设 视频外设,如电视机、VCD机、录像机、摄像机等可以将视频信号通过视频卡输入到计算机,并同时在显示屏上显示出来。
音频设备 将控制显示屏的电脑连接上功放、音箱后,把音箱放在显示屏附近,可和屏体同步播放新闻、广告等信息,实现声像同步,使屏体的显示更具有感染力。
3.3.2 系统发送卡

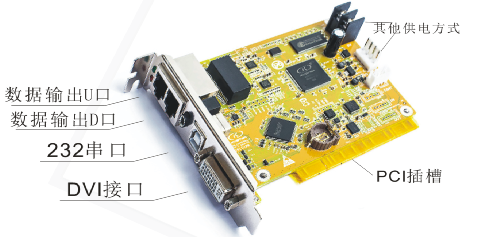

系统发送卡接口定义如P10-4图:
P10-4图

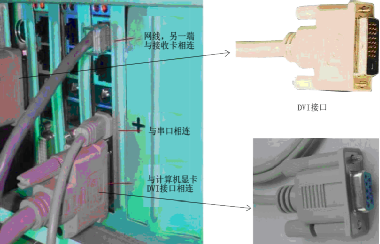

用DVI线缆将系统发送卡与计算机显卡DVI接口连接,然后用串口线将系统发送口串口与计算机串口连接,再用超五类双绞线将系统发送卡的数据传输口U与系统接收卡输入口连接。
P10-5图

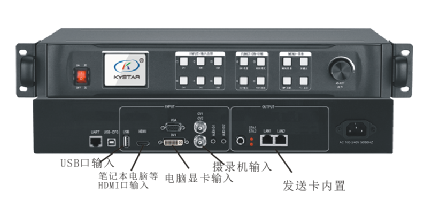

3.3.3 视频处理器
3.3.4 显示播放软件
u操作系统
中英文2000/NT/XP以上
u硬件配置
CPU: 奔腾300MHz以上
内存:64M
显卡:标准VGA 256显示模式以上
u相关软件
微软公司的媒体播放器(MediaPlayer)--需要安装
OFFICE2000--如需WORD、EXCEL文件需要安装
RealPlayer--如需播RealPlayer文件需要安装
LED显示系统应用软件是根据LED显示系统的特殊需求而设计出的,该软件主要完成以下功能:
显示数据的加工与处理;与其它网络接口,从中提取数据;产生各种显示效果并控制显示效果的输出,提供人工操作界面;提供多种消息的编辑、排版和剪接等;提供播放节目和播放内容的编排功能;提供对大屏幕显示系统数据库管理与维护的功能;
1.视频LED显示屏同计算机显示器逐点对应,播放软件随计算机软硬件的发展而不断更新换代,我公司提供的LED编辑播放系统以及第三方的编辑播放软件,用户可根据自己喜好任选。较大地方便用户使用,几乎可以做到每天只需开关机,内容自动编排发送。
2.LED显示屏编辑软件采用了面向对象的技术,把界面制作、节目结构设计及多媒体设备控制有机地结合起来,极大简化了节目系统的制作过程,可以方便制作出功能完善的节目系统。
3.节目制作工具支持文字、图形、动画、声音、视频等多种多媒体信息,并可以方便地将这些信息集成于应用系统之中,完成应用系统的开发、制作;支持多种多媒体产品,如声卡、CDROM、视频等。通过多媒体控制技术,可以对屏幕的亮度、对比度和色饱和度进行调整以保证显示屏的观看效果,任意压缩或切割Video显示区域以适应显示屏大小,可以任意调整显示区域。
4.网络连接功能
通过编辑计算机的标准网络接口(RJ-45)和通讯协议TCP/IP等,可与局域网(内网)及INTERNET(外网)连接,共享网络资源。也可通过局域网实现网上任意一台得到授权的计算机编辑控制显示屏。
5.维修维护的便捷功能
显示屏采用大模组设计,为维修时预留较大的拆装空间。使维修维护更加快捷方便。甚至非专业人员经简单培训,即可完成一般的维护。
可实现:
²接摄像机进行各种活动的现场直播;(同步转播)
²能实时编辑和播放全景、特写、慢镜头、特技等效果;
²接视频卡或电视机,转播广播电视及卫星电视;
²能实现主要时事新闻的编辑与播放;
²能实现各种通告的即时发布;
²播放广告信息,动态发布各种信息;
²播放录像机、影碟机(VCD、DVD、LD)等标准视频节目。
²可以播放AVI、MOV、MPG、DAT、VOB等各种格式的文件。
²亮度、对比度、饱和度、色度可以通过软件调节。
²具有图象降噪、增强及运动补偿功能。
²具有图像冻结功能。
²具有Video影像压缩控制功能。
²视频播放功能:可显示全彩色动态视频图像。可高保真转播闭路电视、实现高保真播放录像机、 影碟机的视频图像,精彩回放等功能。
²播放计算机信息功能:可显示各种文字、图形、静态图片及动画等。
²可灵活输入及播出多种信息。播出方式有左右流动、上下流动、左右推动、上下推动、旋转、放大缩小等20种以上的方式。
²可以开若干个窗口,同屏显示多路视频、文字、图形及动画。。
²时钟显示功能:显示屏可以用软件实现时钟显示。
²配有网络接口,可与计算机联网,共享网络资源;具有标准音频信号输出接口达到声像同步。
²与计算机的CRT同步,实时显示CRT上指定的文字及图像,真彩色视频图像,电视、摄像、影碟等视频信号的即时播放。
²输入信号支持Video、S-Video、SVGA、DVI、VGA等(可支持CATV、DVD、EVD、电脑信号等输入)。
²有多种播出方式,如:换幅、展开、移动、空间转换、文字叠盖画面单/多行平移、单/多行上/下移、左/右拉、上/下拉、翻页、移动、旋转、缩小、放大、闪烁、开窗和滚动等方式。显示时间可任意调节,画面可循环显示。
²支持多语言系统,有多种中文字体和字型可供选择。
²大型庆典、文艺活动、背景图像显示、新闻发布、通知、标语、广告信息显示。
²配有声卡,具有声音接口,可与广播系统连接,达到声像同步。
3.3.5通信系统
通信系统主要是由系统接收卡组成,它完成了控制系统与显示屏体间的通信、信号传输。
![1563560212194514.png 微信图片_20190720100250.png](/uploads/image/20190720/1563560212194514.png)
显示屏信号传输方式:
![1563560235509708.png 微信图片_20190720100304.png](/uploads/image/20190720/1563560235509708.png)
显示屏整体信号走线方式:
![1563560251297896.png 微信图片_20190720100309.png](/uploads/image/20190720/1563560251297896.png)
