P3室内彩屏安装流程

安装室内LED显示屏，一般常用的方法都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？现在为您详解磁吸P3彩屏壁挂式安装步骤。

1、勘察现场，量好位置尺寸，根据甲方需要，大致按16:9比例确定显示屏尺寸。例如P3

先算一下尺寸：单元板用的是P3的全彩模组尺寸为192*192*160mm，长27块，高15块，这块彩屏共用405块模组。192*27＝5184mm，192*15＝2880mm，净面积为5184mm*2880mm各加10mm的余头（除去包不锈钢用去2mm，最后板与边框的接缝为5-8mm。上下的余头可以留到上面从正面看看不到），边框尺寸为5194mm*2890mm。

除尺寸外，要知道控制显示屏的电脑放在什么位置，信号线、音箱线如何布置，供电配电箱在什么位置，电源线如何布置。

2、做好预算，根据显示屏的规格、参数算出配多少台电源以及电源线的粗细；根据显示屏点数算出网线根数；根据空间大小配置音响。

本屏电源数：405/6=67.5，即68台。功率：68*200W=13.6千瓦，据此可知需放6平方三相四线另加一根地线的电源线到显示屏内。

本屏网线根数：宽27*64=1728点，高15*64=960点，1728*960=1658880点。根据一张发送卡1300000点的范围，本屏需2张发送卡，每条网线点数不超过650000点以及均衡数字，需4条超五类无氧铜网线。

音响的大小配置要根据显示屏的功能以及空间大小决定，一般有两个方面：a、演讲厅：总功率=体积（面积*高）*0.3w；b、迪士科舞厅：总功率=体积*2w或者体积*1w+体积*0.3w。

3、根据算出的电源线、网线音箱线在装屏前布置好，以便装屏时给屏及时供电、供信号、供声源。

4、现场拼接外框

a、将切好的显示屏专用外框型材拼成四方框，将20*40镀锌扁管两头斜切后按单元板192mm尺寸作为显示屏单元板背条固定在型材外框上。

b、拉好斜对角，用角铁斜拉外框四角，固定整个外框不变形。另外扁管背后横拉一根扁管，连接每一根背条以及竖框。

5、装屏顶预埋方管

将一根方管横埋在显示屏顶端墙上。方管必须按红外线标准水平，根据墙面结构用膨胀螺丝或者燕尾自钻钉固定。

6、将整屏外框固定墙上

a、将事先做好的外框型材挂在预埋的方管上，然后将型材与方管固定。

b、将斜拉角铁固定在墙上。

c、中间横扁管用角铁固定在墙上。

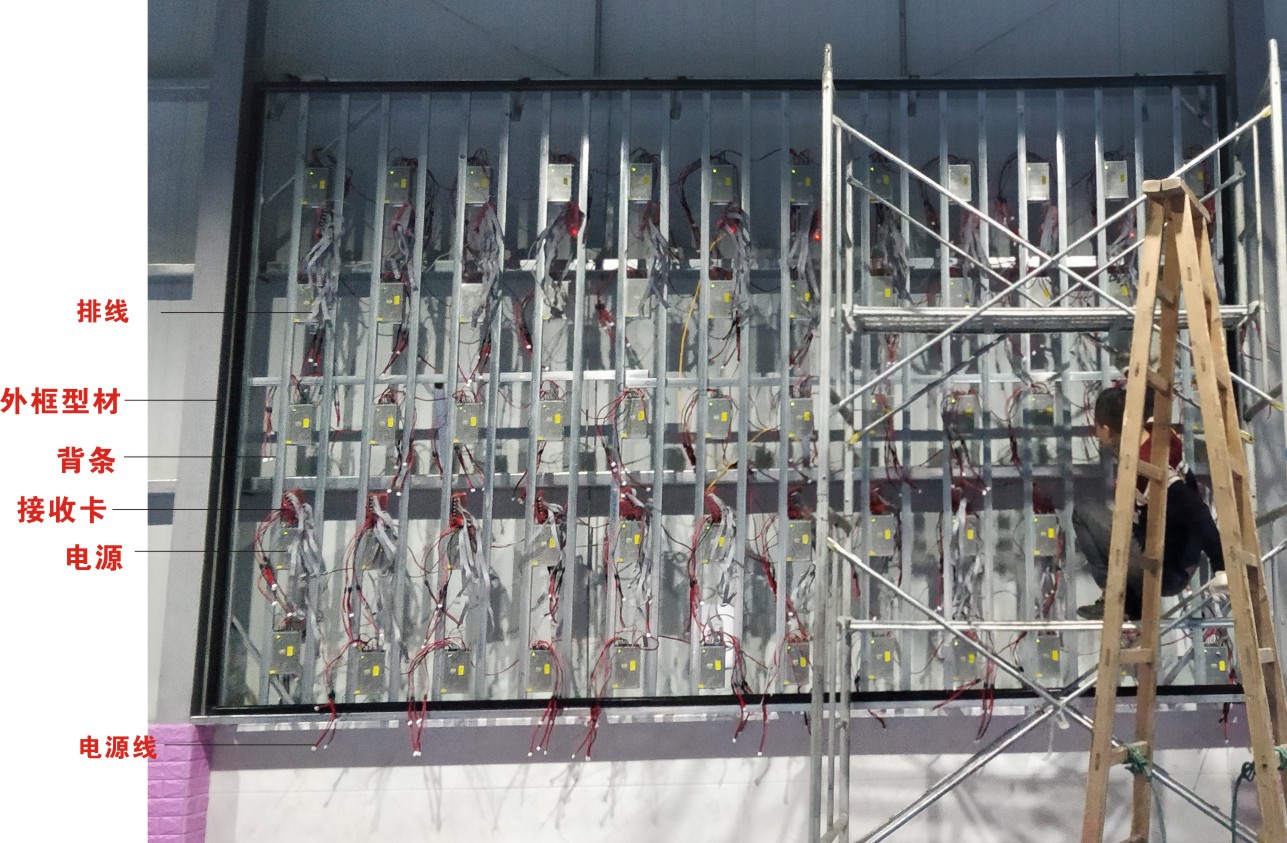

7、固定电源、接收卡、单元板

a、电源上固定好进出电源线及地线，进线注意分组，三相要平衡；注意出线正负极，接反即烧坏单元板等。

b、接收卡上插好排线，网线，注意分组；卡上的5伏进线就近电源取电，注意正负极，千万不能接反。

8、测试电路、信号

a、送电，看每个电源，每张接收卡电源指示灯是否亮，有没有电线发热现象，发现问题及时关电改正。

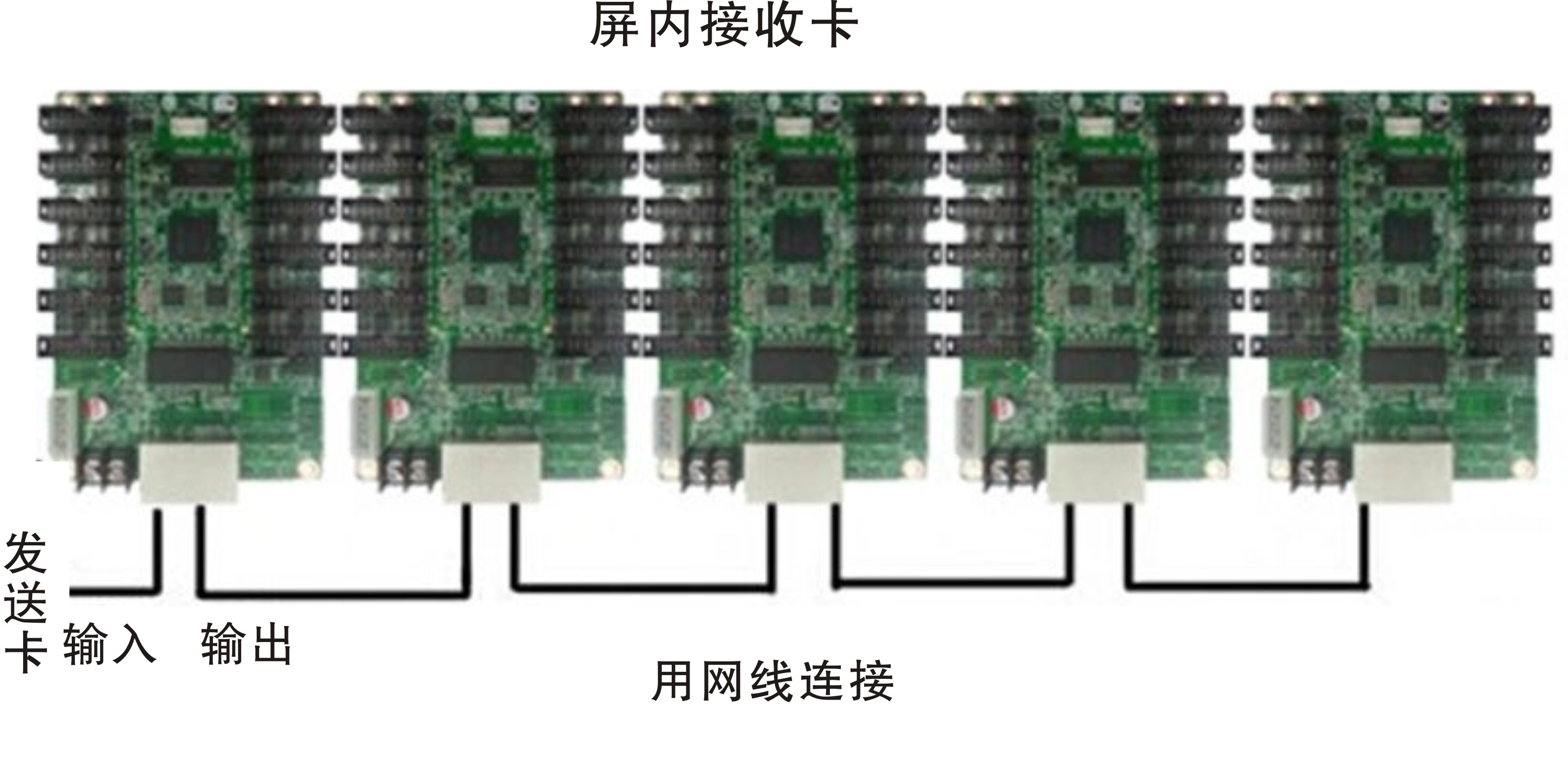

b、电脑通过网线给接收卡输送信号，先看发送卡绿灯信号是否闪烁，再看接收卡绿灯信号是否闪烁，并打开控制软件，看电脑与屏是否正常连接。

9、固定单元板

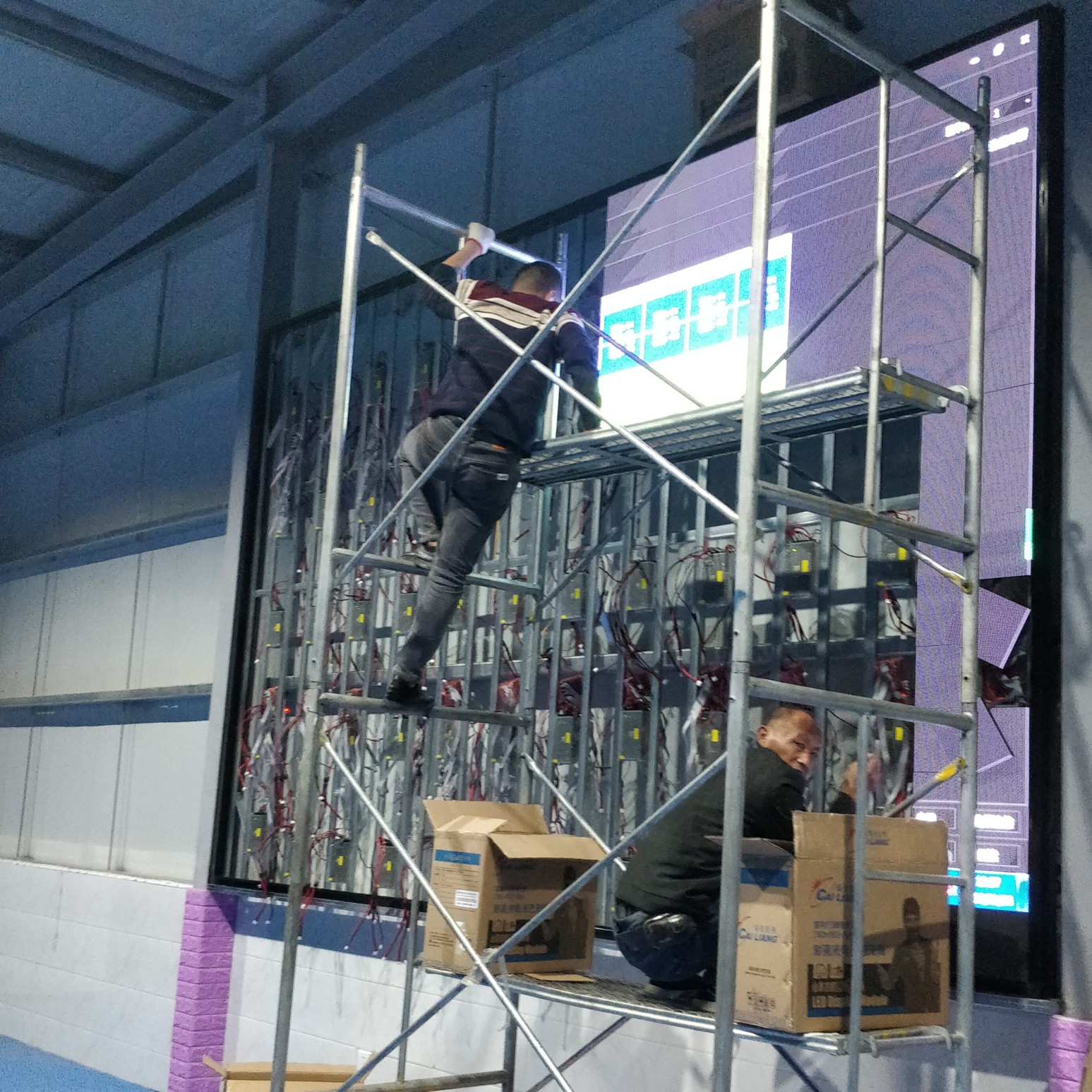

注意单元板背后箭头，按上下左右固定位置摆放；注意板子之间拼缝要整齐，高度要一致。模组一般从下往上装，从中间往两边开始安装。这样的安装方式有很多争议，我说明一下我们的想法，从底部安装主要是为了使水平和垂直都能在正常控制范围内，特别是屏幕的面积大了以后，更加容易失控，特别是小间距的要求超高，有点缝隙没有达到要求，都需要做精细的调整。安装过小间距的工程师都知道，即使是精密的模具出来模组或箱体，都还是有误差的，几个丝错位，都会导致整行的错位。其次，从中间往两边安装可以分成两组人员甚至四组人员分工干活，节约安装时间。即使碰到安装错位的问题，基本都不会影响另外一组人员的进度。

按照图纸安装模组自带的排线，短排线只适合模组与模组的连接，从控制卡到模组的长排线是要安装线序长短安装的，最上面和最下面用的排线最长。

10、调试

a、装好四行模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，另外继续安装的话不能及时发现问题，如果全部都安装好了，再去找问题点，又把安装好的模组拆下来，工程量可就大得多了。控制卡上面有一个测试按键，刚通电，可以先利用这个方式来测试，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，然后再将控制电脑测试一遍，主要是为测试网线是否通讯正常。正常的话再安装下一组，直到安装完成。

 b、装好后调整单元板缝隙是否明显，是否整齐。并通过调屏软件设置好屏宽屏高，调整好发送卡参数，做好接收卡加载文件，使每张接收卡所带单元板显示正常，最后根据显示屏接收卡摆放顺序、点数、和与发送卡接口数使显示屏连接成显示整体。

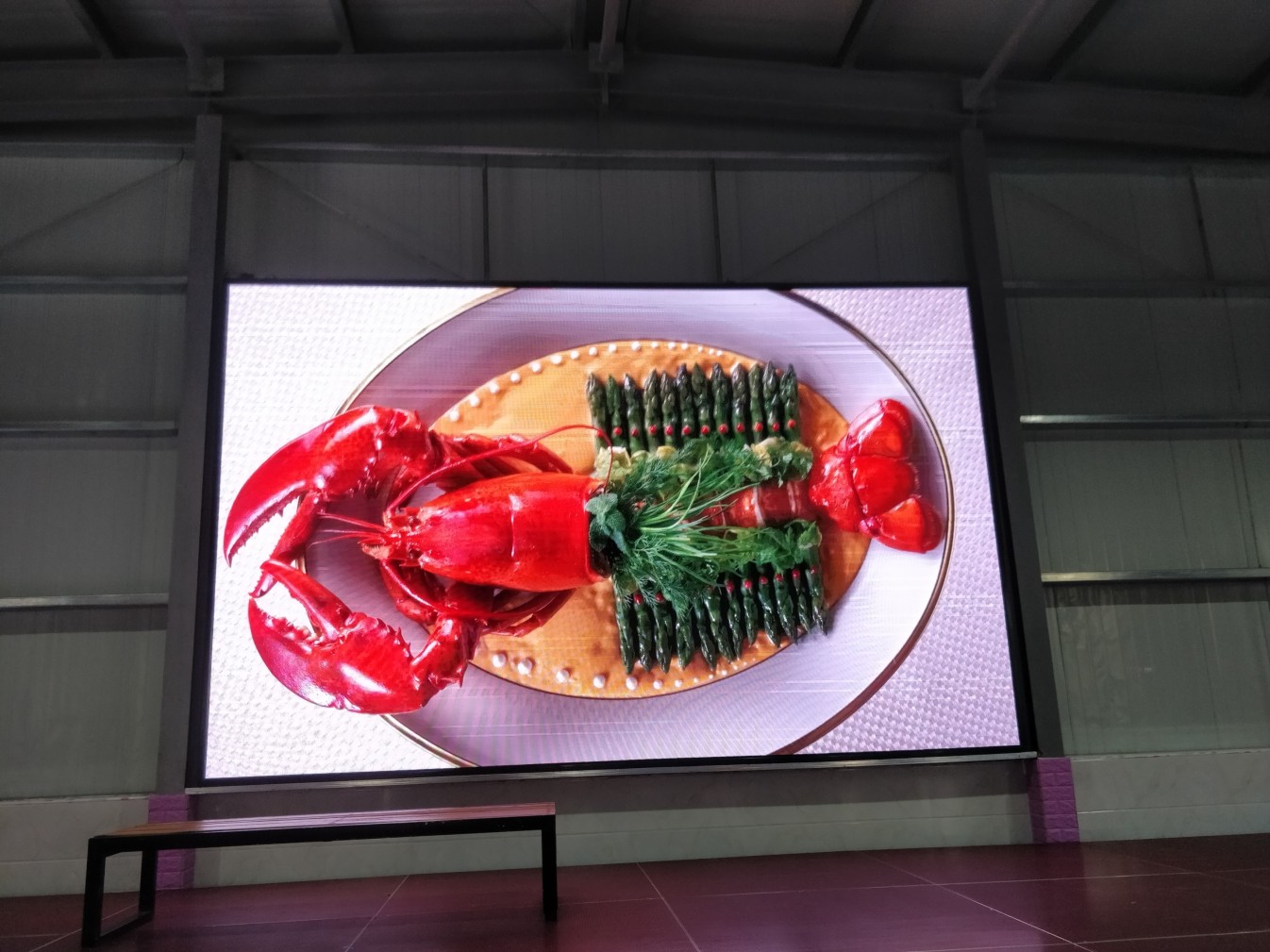

    c、输入需要播放的视频、图片等内容。至此显示屏安装完成。

 不同
注：不同软件，调屏方式不同，大屏比小屏要复杂许多，没有专业技术是不会调屏的。此内容只可作为对甲方要求像标书一样的文字表述的其中一项的交代，可以了解彩屏制作过程和一些技巧但不可作为从没做过显示屏人员的技术指导。要掌握做彩屏技术还需通过一段时间的实际学习。
