液晶拼接屏拼接成功后矩阵软件操作—王忠保编

1、 电脑安装USB线驱动，插上矩阵预留的USB线和HDMI线。

2、 右键点我的电脑（计算机），打开设备管理器查看COM口

3、 将矩阵软件解压---点开文件夹---点开文件夹---点开应用程序，会弹出COM口被占用，点确定。

4、 点软件功能配置---管理员，密码：12345，登录

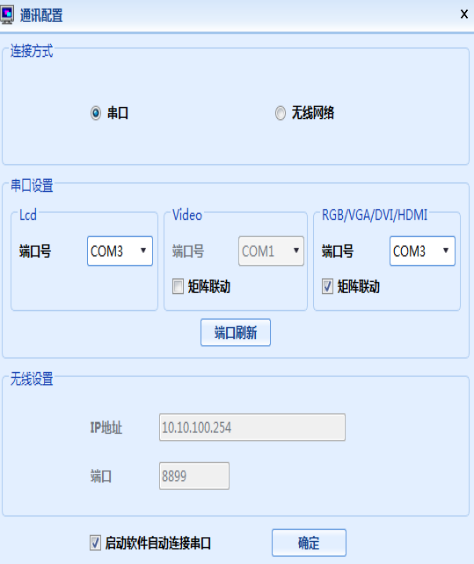

5、 点击通讯配置，选择先前查看到的端口号，勾选HDMI下面的矩阵联动，确定。点击界面上面串口通讯，点击连接串口。可看到界面最下面COM口开启，即表示已连接成功。

6、 点功能配置—拼接配置---选择本屏实际3行，4列，确定。点矩阵配置，右边HDMI矩阵选择：HDMI02,下面矩阵ID的HDMI矩阵填00；点击响应时间，都填上200，确定。

7、 整屏与分屏操作：右边信号类型HDMI拼接勾选矩阵联动，矩阵输入通道，电脑接入的几号就选几号。如果整块屏都显示此通道内容，鼠标选中所有屏，使之变成蓝色，点击右边拼接即可。如果只在一部分显示就选中一部分点拼接，另一部分没选的如果没改变通道就会留下先前的部分内容。另一部分想留蓝色鼠标选中后可选没接路信号的通道，想黑屏鼠标选中后可点击右侧的“待机”，关掉电源。想打开鼠标选中后点“开机”，几秒后电源打开。

上下左右都可任意分屏操作，输入来自不同的信号。
